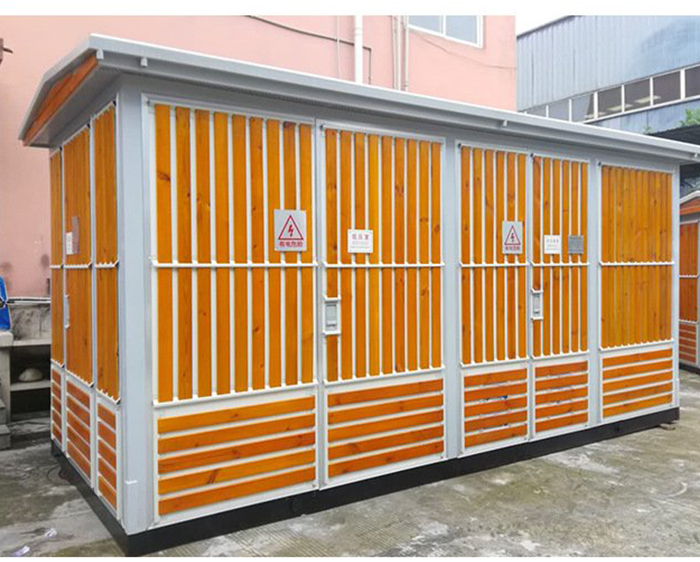

YBW-12预装式变电站是将中压配电网末端变电站预先在工厂内制造装配，包括变压器、高压开关设备和控制设备、低压开关设备和控制设备、内部接线（电缆、母排等)、计量、补偿、避雷器等辅助设备，配置在一个公用的外壳或一组外壳内，并按相应标准通过了型式试验的一种成套变电站。

      1、继电保护功能

      变电站综合自动化系统，要具备常规变电站系统保护及元件保护设备的全部功能，而且要监控系统。即当该系统网各软、硬件发生故障退出运行时，继电保护单元仍然正常运。微机保护除了所具有的继电保护功能外，还需具有其它功能。

      （1）模拟量的显示功能。系统应能显示电流、电压、有功、无功、电度等模拟量参数，当通信网退出运行时仍能满足运行监视。

      （2）故障记录功能"系统应能显示故障时间、电流、电压大小、开关变位、保护动作状态等。

      （3）能储存多套定值，并能当地修改定值和显示定值。

      （4）与监控系统通信，能接收监控系统命令，选择并修改定值，发送故障信息、保护动作情况、当时整定值及自诊断信号等。除当地外，还能实现远方查询和整定保护定值，并具有远方/就地闭锁，操作权限闭锁等功能。

      （5）系统内各插件具有自诊断功能。

      使用环境

      a)海拔高度：不超过2500m:

      b)环境温度：最高温度+40°C,最低温度-25°C,最高日平均温度不超过35°C:

      c)相对湿度：日平均值不超过95%,月平均值不超过90%:

      d)风速：不超过35m/s;

      e)污秽等级：Ill级；

      f)地震烈度：8度；

      g)安装地点：安装在没有火灾、爆炸或剧烈震动，通风良好，无腐蚀性气体的场所；

      h)地面倾斜度：不大于30

      技术要求

      (1)电流量、电压量测量误差不大于0.2%。

      (2)有功功率、无功功率测量误差不大于0.5%。

      (3)电网频率测量误差不大于0.01Hz。

      (4)模拟量越死区传送整定值小于0.1%额定值，并逐点可调。

      (5)事件顺序记录分辨率（SOE）。站控层不大于2ms，间隔层测控单元不大于1ms。

      (6)模拟量越死区传送时间（至站控层）不大于2s。

      (7)状态量变位传送时间（至站控层）不大于1S。

      (8)模拟信息响应时间（从I/O输入端至远动通信装置出口）不大于3s。

      (9)状态量变化响应时间（从I/O输入端至远动通信装置出口）不大于2s。

      (10)控制执行命令从生成到输出的时间不大于1S。

      (11)双机系统可用率不小于99.9%。

      (12)控制操作正确率为100%。

      (13)站控层平均无故障间隔时间（MTBF）不小于20 000h。

      (14)间隔级测控单元平均无故障间隔时问不小于30 000h。

      (15)各工作站的CPU平均负荷率。正常时（任意30min内）不大于30%，电力系统故障（10s内）不大于50%。

      (16)网络平均负荷率。正常时（任意30min内）不大于20%，电力系统故障（10s内）不大于40%。

      (17)模数转换分辨率不小于16b。

      (18)双机自动切换至功能恢复时间不大于30s。
